Задание №1. Фрактальные изображения
Начало: 10 февраля 2004 года.
Конец: 24 февраля 2004 года (23:59)
Авторы задания:
Анастасия Куликова (sergevna@mail333.com)
Цель задания
Рассчитать (желательно с приемлемой скоростью) и отобразить фрактальное изображение.
Описание задания
Введение
Рассматривая некоторые последовательности комплексных чисел и выбирая
закраску точки в зависмости от скорости сходимости последовательности,
можно получить интересные изображения.
Обязательная часть
Здесь кратко рассмотрим наиболее простые методы генерации фракталов. Для
выполнения задания достаточно реализовать какой-нибудь из них. Более
подробную информацию можно посмотреть на
www.fractorama.com
Метод Ньютона
Метод основан на решении уравнений методом Ньютона. Решение уравнения f(
z ) = 0 имеет вид zk+1 = N( zk ), где N( z ) = z - f( z ) / f'( z ).
Рассмотрим уравнение pow ( z, 3 ) - 1 = 0. Вот как будет выглядеть
построение фракталов, используя метод Ньютона для решения уравнения:
maxIterations = 64;
count = 0;
z = current;//комплексные переменные
delta = z;
z1 = z;
while ( count < maxIterations && abs( z ) < 1e6
&& abs ( delta ) > 1e-6 )
{
z = z - ( z * z * z - 1 ) / ( 3 * z * z );
delta = z1 - z;
z1 = z;
}
SetColor ( ColorPalette[count * 256 / maxIterations] );
Палитру можно сформировать по-разному, на данной картинке - градиентный
переход цветов.
Более сложный пример задания последовательности комплексных чисел
Общая идея простая. Берется некая последовательность комлексных чисел zn = F(zn - 1), где F
может быть суперпозицией различных функций. Рассматривается сходимость (расходимость) этой
последовательности. Обычно достаточно рассмотреть около 30 итераций. Далее в зависимости от
скорости сходимости выбирается цвет в точке. Рассмотрим пример с розой - расчет цвета в одной
точке. Диапазон изменения комлексного числа current (1.41243196908302890000,
0.43820235769674321000) до (1.41299091299888270000, 0.43876197245340087000) Разность
действительных частей соответствует ширине изображения, разность мнимых - высоте.
tolerance = 1e-6;
z = current;
zold = [0, 0];//комлексное число, Re( zold ) = Im( zold ) = 0
xmax = xmin = xtot = 0;//вещественные числа
ymin = ymax = ytot = 0;
mmin = mmax = mtot = 0;
stop = 0;
//собственно вычисления
z += log( z );//комплексные функции
while( stop == 0 && count < 30 )//30 итераций достаточно
{
if( abs( Re( z ) - Re( zold ) ) <= tolerance
&& abs( Im( z ) - Im( zold ) ) <= tolerance )
//критерий остановки
stop = 1;
else
{
sc = sec( z ) * csc( z );//где sec(z)=1./cos(z), csc(z)=1./sin(z)
f_z = log( sc );
fp_z = 1/sc * ( sc * tan( z ) - sec( z ) * pow( csc( z ), 2 ) );
zold = z;
z = z - fp_z / f_z;//так определяется последовательность zn
value = csc(z);
//все что далее нужно для определения цвета
x = Re( value );
y = Im( value );
m = abs( value );//модуль комл. числа - sqrt( x*x + y*y )
xtot += x;
ytot += y;
mtot += m;
xmin = min( xmin, x );
xmax = max( xmax, x );
ymin = min( ymin, y );
ymax = max( ymax, y );
mmin = min( mmin, m );
mmax = max( mmax, m );
count++;
}
}
//теперь собственно определение цвета - немного изменив эту часть, получаем
совсем др вид
r = g = b = 0;
if( count > 0 )
{
r = ((xtot/count) - xmin)/(xmax - xmin);
g = ((ytot/count) - ymin)/(ymax - ymin);
b = ((mtot/count) - mmin)/(mmax - mmin);
//параметры для расчета цвета, можно менять по-разному, но так
// чтобы 0 < xStart < 255 и 0 < xStep < 2
rStart = 255;
gStart = 205;
bStart = 255;
rStep = 1.5;
gStep = 1.5;
bStep = 1.0;
//собственно расчет цвета, здесь цвета как бы "идут по кругу"
r = -cos( 2*PI*r );
g = -cos( 2*PI*g );
b = -cos( 2*PI*b );
r = r*127 + 127;
g = g*127 + 127;
b = b*127 + 127;
r = r*rStep + rStart;
g = g*gStep + gStart;
b = b*bStep + bStart;
r /= 360.0;
g /= 360.0;
b /= 360.0;
r = sin( PI*r );
g = sin( PI*g );
b = sin( PI*b );
r = r*128 + 127;
g = g*128 + 127;
b = b*128 + 127;
}
SetColor( b, g, r );
Метод Тейлора
Вот еще один достаточно простой метод. Рассмотрим разложение exp(z) в ряд Тейлора. Z -
комлексное число. Фактически раскраска определяется тем, насколько быстро сумма многочленов,
взятых с некоторым коэффициентом (в его выборе можно поэксперементировать), приближается к
значению экспоненты. Вот пример, как это может выглядеть.
Расчет цвета в данной точке:
maxIterations = 15;
tolerance = 1e-6;
z = exp (current);//current - точка на комлексной плоскости,
//соответствующая данной точке получаемого изображения
xmax = xdev = xavg = 0;
ymax = ydev = yavg = 0;
mmax = mdev = mavg = 0;
zSum = 0;
double denominator = 1;//вещественная переменная
point = exp( current );//это и будет весовой коэффициент
//совсем необязательно брать здесь экспоненту,
// выглядет это может и так point[5, 5]; point = sin (point)
// и т.д.
//цикл, не более maxIterations, пока zSum не подойдет "достаточно близко" к z
while( count < maxIterations && norm( zSum - z ) > tolerance )
{
zSum += exp( point ) * ( ( current - point ) ^ count ) / denominator;
if( count > 0 )
denominator *= ( count + 1 );
//теперь собственно определение цвета
value = cot( zSum );
x = abs( value^0.1 );
y = abs( value^0.2 );
m = abs( value^0.4 );
xavg = (x + xavg*count) / (count + 1);
yavg = (y + yavg*count) / (count + 1);
mavg = (m + mavg*count) / (count + 1);
xdev = sqrt( (x-xavg) * (x-xavg) );
ydev = sqrt( (y-yavg) * (y-yavg) );
mdev = sqrt( (m-mavg) * (m-mavg) );
xmax = max( x, xdev );
ymax = max( y, ydev );
mmax = max( m, mdev );
xtot += xdev;
ytot += ydev;
mtot += mdev;
}
r = g = b = 0;
if (count > 0)
{
r = (xtot/count)/ xmax;
g = (ytot/count)/ ymax;
b = (mtot/count)/ mmax;
r = InterpolateColor( 1, 255, r );
g = InterpolateColor( 1, 255, g );
b = InterpolateColor( 1, 255, b );
}
SetColor (r, g, b);
Метод регионов
Можно сгенерировать интересные изображения, задавая определенные условия
цикла. Рассмотрим механизм регионов (т.е. в цикле определяем, принадлежит
ли данная точка некоторому региону). В общем виде выглядит так
z = [0, 0];
while( count < 20 && squared_abs( z ) < 4 )
{
if( inside(z, some region ) )
{
// точка z принадлежит региону, выходим из цикла
break;
}
z = z ^ 2 + current;
}
value = deg( z ) * ( 255 / 360.0 );
set_color( value, value, value );
В качестве региона можно взять круг, эллипс, многоугольник, но лучше их комбинации ( объединение,
пересечение, отсечение ).
Вот пример
z = [0, 0];
xmin = 0; ymin = 0; mmin = 0;
xmax = 0; ymax = 0; mmax = 0;
xtot = 0; ytot = 0; mtot = 0;
flag = 0;
p = [0, 0];
r1 = 1; r2 = 1.05; r3 = 2;
r4 = 2.05;
while( count < 30 && squared_abs( z ) < 1e4 )
{
if( flag == 0 )
{
if( inside( z, region_and( region_not(
region_sidedpoly(p, 5, r1, 0)),
region_sidedpoly(p, 5, r2, 0) ) ) )
//здесь sidedpoly( p, 5, r2, 0 ) - 5-угольник, вписанный в
//окружность с центром в т.p и радиусом r2
{
flag = 1;
}
}
else
{
if( inside( z, region_and( region_not(
region_sidedpoly(p, 5, r3, 0)),
region_sidedpoly(p, 5, r4, 0) ) ) )
{
flag = 0;
}
}
if( flag == 0 )
z = sec(z - current);
else
z = csc(z - current);
z = log( z );
value = z;
x = real( value );
y = imag( value );
m = mag( value );
xmin = min( xmin, x );
ymin = min( ymin, y );
mmin = min( mmin, m );
xmax = max( xmax, x );
ymax = max( ymax, y );
mmax = max( mmax, m );
xtot += x;
ytot += y;
mtot += m;
}
r = 0; g = 0; b = 0;
if(count > 0)
{
r = ( xtot/count - xmin ) / ( xmax - xmin );
g = ( ytot/count - ymin ) / ( ymax - ymin );
b = ( mtot/count - mmin ) / ( mmax - mmin );
r = get_sin_color( r, 255, 1 );
g = get_sin_color( g, 255, 1 );
b = get_sin_color( b, 255, 1 );
}
set_color(r, g, b);
}
}
Дополнительная часть
Желательно реализовать сохранение файла в форматы png, jpeg, tif и т.д.
Как один из несложных вариантов этого - использование классов и функций GDI+. Основные
ваши действия при этом ( потребуется подключить #include и добавить библиотеку
gdiplus.lib, а также указать using namespace Gdiplus; )
Для инициализации GDI+ определить
GdiplusStartupInput gdiplusStartupInput;
ULONG_PTR gdiplusToken;
и в начале программы вызвать
GdiplusStartup(&gdiplusToken, &gdiplusStartupInput, NULL);
При завершении работы программы вызвать
GdiplusShutdown( gdiplusToken ).
GDI+ по умолчанию позволяет работать со следующими форматами:
- image/bmp
- image/jpeg
- image/gif
- image/tiff
- image/png
Для сохранения изображения в желаемом формате нужно получить идентификатор
требуемого кодировщик, например:
CLSID pngClsid;
GetEncoderClsid(L"image/png", &pngClsid);
image.Save(L"Mosaic2.png", &pngClsid, NULL);
//где image - переменная класса Image или его производного Bitmap, содержащая
//сгенерированное изображение.
Определить идентификатор енкодера данного формата можно так.
int GetEncoderClsid(const WCHAR* format, CLSID* pClsid)
{
UINT num = 0; // number of image encoders
UINT size = 0; // size of the image encoder array in bytes
ImageCodecInfo* pImageCodecInfo = NULL;
GetImageEncodersSize(&num, &size);
if(size == 0)
return -1; // Failure
pImageCodecInfo = (ImageCodecInfo*)(malloc(size));
if(pImageCodecInfo == NULL)
return -1; // Failure
GetImageEncoders(num, size, pImageCodecInfo);
for(UINT j = 0; j < num; ++j)
{
if( wcscmp(pImageCodecInfo[j].MimeType, format) == 0 )
{
*pClsid = pImageCodecInfo[j].Clsid;
free(pImageCodecInfo);
return j; // Success
}
}
free(pImageCodecInfo);
return -1; // Failure
}
Третий параметр в методе Image::Save() - указатель на EncoderParameters, используя его, для
каждого формата можно задать определенные настройки - например, для jpeg - уровень качества.
Подробнее см. документацию по GDI+.
Для повышения качества картинки рекомендуется избавиться от эффекта алиасинга(
ступенчатости )

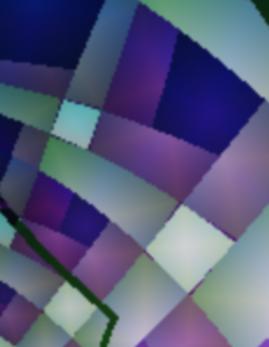

Фрактальное изображение с сильной ступенчатостью
Работая с GDI+ достаточно установить для объекта Graphics желаемое качество.
VOID Example_SetSetSmoothingMode(HDC hdc)
{
Graphics graphics( hdc );
graphics.SetSmoothingMode( SmoothingModeHighQuality );
}
Требования к программе
Обязательные требования
Программа должна генерировать фрактал каким-либо из предложенных способов (наиболее простым
является метод Ньютона), можно сделать и своим способом, тогда в readme файле кратко опишите
метод. Если расчет занимает много времени, выводите индикатор состояния.
Дополнительные требования
Будут поощряться дополнительным баллами возможность сохранения изображения в файл (особенно
форматы png, jpeg - последний с регулированием уровня качества/размера файла), возможность
масштабирования части изображения, реализация фрактала более оригинальным способом, а также
быстрый расчет и удобный интерфейс.
Дополнительные источники информации
Дополнительную информацию по фракталам вы можете посмотреть на сайте Fractorama. Там же
программа, позволяющая генерировать различные фракталы по заданным формульным данным. Есть
много примеров с заданными расчетными формулами. Если есть интерес, разобраться в этом
несложно, к тому же есть достаточно подробная документация.
Оценка
Генерация фракталов методом Ньютона, или методом Тейлора, или методом
регионов, или методом анализирования сходимости последовательности комплексных
чисел
|
7 баллов
|
Возможность сохранения в файл (в простейшем случае bmp или targa)
|
+1 балл
|
Возможность сохранения в различные форматы файлов (jpeg с по крайней мере
некоторыми настройками формата, png, tiff)
|
+2 балла
|
Возможность масштабирования изображения (при этом выполняется пересчет для той
части комплексной плоскости, которая соответствует выделенной части изображения).
Область для увеличения (пересчета) задавать мышкой.
|
+1 балл
|
Быстрый расчет сложных фракталов (оптимизировать скорость), повышенное качество
картинки (антиалиасинг и др.), удачный интерфейс (GUI Windows), оригинальные
картинки
|
+1, +2 балла
|
Оформление
См. Информацию о курсе и
FAQ.
Не забудьте положить в архив файл readme.txt. В файле указать следующие
подзадания:
генерация фракталов одним из обязательных методов [+]/[-]
сохранение в bmp/targa [+]/[-]
сохранение в различные форматы ( png, tiff, jpg.. ) [+]/[-]
масштабирование [+]/[-]
оптимизации, улучшение, оригинальность [+]/[-], если [+], пояснить,
что улучшено;)
Если вы реализовали какой-либо оригинальный метод, опишите его в комментариях.
Результаты работы
Результаты смотрите в интернете и/или стенде около лаборатории.
Все вопросы присылать авторам и проверяющим.
Задание выполняется строго индивидуально. За совместную работу или обмен кусками кода
ставится ноль баллов всем участникам, если факт командной работы не был указан в
readme.txt заданий.
ЧаВо по заданию
У меня Windows XP и Visual Studio 6.0. Как я могу работать с GDI+?
Нужно скачать библиотечные lib и include. Их можно взять, например, здесь (zip, 113кб). Больше ничего устанавливать не нужно.
У меня установлена Platform SDK из Visual Studio 7.0. Как я могу работать с GDI+?
Ничего вообще устанавливать не нужно, вы можете работать с GDI+, даже если вся Visual Studio 7.0 у вас не установлена.
У меня Windows 2000 (Windows NT / Windows Me / Windows 98). Как я могу работать с GDI+?
Нужно скачать библиотечные lib и include. Их можно взять, например, здесь (zip, 113кб). Если у вас нет приложений,
использующих gdiplus.dll (т.е. нет gdiplus.dll) - вы можете скачать ее отсюда.
|
