Задание №4. Геометрическое морфирование.

Автор задания:
Евгений Лисицин

Введение

Цель задания - получение навыков работы с геометрическими объектами в двух- и трехмерном пространствах, понятия о морфировании геометрических объектов, навыков простейшей визуализации данных с помощью OpenGL.

Требуется создать программу, позволяющую осуществлять морфирование двух- и трехмерных объектов определенной формы.

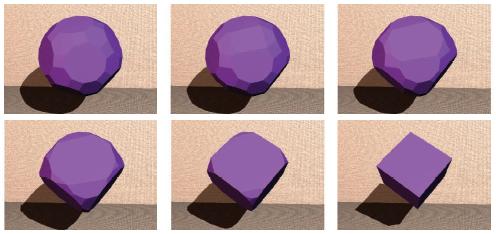

Рис.1 Примеры морфирования в двух- и трехмерном пространствах.


Вы можете скачать пример реализации задания в трехмерном пространстве.

Предлагаемый алгоритм

Мы приведем возможную реализацию для плоских выпуклых фигур. Алгоритм очевидно обобщается для случая трехмерных фигур.

Подробное описание алгоритма можно найти в прилагаемой к заданию статье.

Рассмотрим процесс морфирования выпуклой Фигуры А в выпуклую Фигуру B.

Пусть морфинг производится в течение промежутка времени [0,1]. Необходимо указать для каждого момента времени t из [0,1] фигуру AB(t) такую, что AB(0) = A, AB(1) = B, причем изменение AB с течением времени - плавное.

Этап I. Создание описывающих фигур.

Через грани фигуры А проводятся прямые - назовем их ограничивающими прямыми. Фигура, ограничиваемая этими прямыми - A''.

Производится параллельный перенос ограничивающих прямых таким образом, чтобы A'' была минимальной фигурой, содержащей фигуру B (Рис. 2). Параллельный перенос граней по отдельности показан на Рис.2a, 2b, 2c. На Рис. 2d показан результат: исходная фигура "описала" конечную. Если производить перенос в течение конечного промежутка времени, получим морфинг А в А'':

A' = A'(t)
A'(0) = A
A'(1) = A''

Аналогно создается образ B'' фигуры B, содержащий фигуру А, и морфинг B' = B'(t). Построение образа показано на Рис. 3a-d.

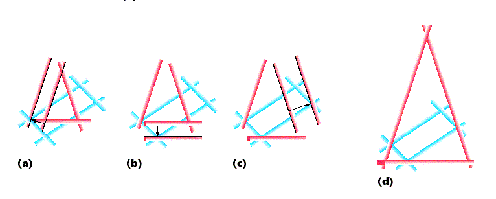

Рис.2 Создание описывающих фигур.

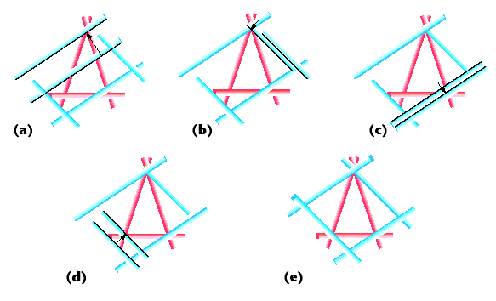

Рис.3 Создание описывающих фигур.


Этап II. Морфирование.

Для того, чтобы построить непрерывное морфирование фигур A и B друг в друга, одновременно производится морфинг A в A' и B' в B. Для каждого t из [0,1] строится фигура AB'(t), являющаяся пересечением A'(t) и B'(t). Процесс получения промежуточных фигур показан на Рис. 4а. Результат показан на Риc. 4b.

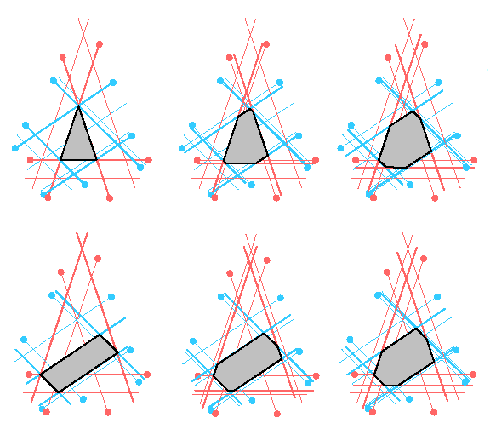

Рис.4а Процесс морфинга.

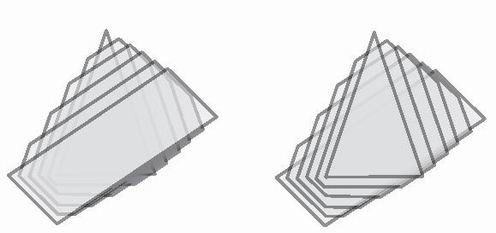

Рис.4b Процесс морфинга.

Заметим, что:

AB'(0) = A
AB'(1) = B
AB изменяется плавно с течением времени

Таким образом, AB'(t) - морфинг между фигурами A и B.

Подробное описание алгоритма для трехмерного случая

Примечание: людям, желающим поупражнять ум линейной алгеброй, рекомендуется пропустить этот раздел. Для остальных подробно описывается, как решать задачу.

Шаг 1. Построение описывающих фигур.

Предположим, что нормали граней фигуры А направлены наружу, будем называть полупространство относительно грани (или плоскости, содержащей грань) фигуры А положительным ( P+(a) ), если нормаль грани направлена в это полупространство.

Зададимся разрешением морфинга (количеством промежуточных фигур между A и B) - N.

1. Возьмем грань фигуры А , обозначим плоскость, ее содержащую, a. Вычислим минимальный вектор d, такой что фигуры А и B будут целиком лежать по одну сторону от грани a', полученной из a путем сдвига на d.

   1. Среди всех вершин фигуры В найдем вершину M, наиболее удаленную от плоскости a и находящуюся в P+(a) . Проекция вектора из произвольной точки a в M на нормаль a будет искомым вектором d.

   2. Обозначим плоскость, полученную из a путем добавления к ней d*(i/N) , как a(i).

2. Повторим шаг 1 для всех граней фигур А. Множество полученных граней для каждого i обозначим A(i).

Для фигуры B повторим ту же самую процедуру, за исключением: обозначение b(i) для граней фигуры B будет означать b + d*(N-i/N) .

Шаг 2. Генерация морфинга.

Для получения i-го шага морфинга необходимо найти фигуру, ограничиваемую множествами плоскостей A(i) и B(i). Объединение этих множеств назовем C(i) .

1. Найдем множество Q' точек, где пересекаются три или более граней из С(i).
2. Получем из Q' множество Q путем отбрасывания точек, находящихся в положительном полупространстве хотя бы одной из плоскостей из C(i).
3. Сформируем грани промежуточной фигуры из точек Q.
   1. Для каждой плоскости из C(i) найдем точки из Q, принадлежащие ей (расстояние от плоскости до точки равно нулю). Эти точки станут вершинами грани.
   2. Занумеруем точки так, чтобы они образовали выпуклый многоугольник. Выберем вектор b, соединяющий две произвольно выбранные точки A и B из рассматриваемого набора. Обозначим n - нормаль к плоскости, которой принадлежат точки набора (плоскость можно найти по любым трем точкам набора). Нумерацию точек набора проведем в соответствии с углом, на который нужно повернуть b вокруг A, чтобы плоскость, проходящая через n и q, включила отличную от A и B точку С из набора, т.е. между векторами b и c = AC. Примечание: при нумерации имейте в виду, что потом вам понадобится найти нормаль полученной грани.

Примечание: решаемая на этапе 3 задача - суть нахождение выпулой оболочки для множества точек Q. Существуют более изящные алгоритмы решения этой задачи. Реализация подобных алгоритмов - повод для получения бонуса.

Обязательная часть

Обязательная часть предполагает реализацию морфирования выпуклых многоугольников в двумерном пространстве. В программе есть жестко определенные начальный и конечный многоугольники. По команде пользователя запускается процесс морфирования.

Процесс морфирования должен быть хорошо виден на экране - скорость процесса должна быть разумной.

Исходная и конечная фигуры должны существенно отличаться: разное количество вершин, ребер и т.п.

Вместо плоских фигур (или дополнительно к ним) можно реализовать морфирование в трехмерном пространстве - за этот вариант дается большее количество баллов. Визуализация процесса производится с применением библиотеки OpenGL.

Дополнительная часть

Ниже приведены возможности, за реализацию которых можно получить дополнительные баллы.

• Управление ходом морфирования: кнопки вперед, назад, приостановить, сделать один шаг морфирования.

• Считывание моделей многоугольников или многогранников из файла.

  Формат файла для двумерного случая:

  В каждой строке хранится разделенные пробелом координаты вершин. Номер вершины совпадает с номером строки. Вершины нумеруется по часовой стрелке. Координаты вершины - действительные числа, находятся в диапазоне [-1,1]. ,

  Формат файла для трехмерного случая:

  MESH_FILE ::=
     {
       MESH_VERTEX_LIST { < VERTEX_LIST > }
       MESH_FACE_LIST { < FACE_LIST > }
    }

  VERTEX_LIST ::= < VERTEX_DEF > | < VERTEX_LIST>, < VERTEX_DEF >

  FACE_LIST ::= < FACE_DEF > | < FACE_LIST>, < FACE_DEF >

  VERTEX_DEF ::= < DOUBLE > < DOUBLE > < DOUBLE >

  FACE_DEF ::= < INT > | < FACE_DEF > < INT >

  Примечание: в описании символ { и лексемы MESH_VERTEX_LIST, MESH_FACE_LIST нужно рассматривать как строковые константы. - целое неотрицательное число, - вещественное число в диапазоне [-1,1].

• Блендинг цвета или текстуры. Блендинг цвета - постепенное изменение цвета в процессе морфирования одной фигуры в другую. Блендинг текстуры: на исходную и целевую модели многогранников накладываются текстуры. Текстура промежуточных моделей морфинга представляет из себя смесь текстур исходной и конечной моделей, полученную средствами мультитекстурирования OpenGL (см. Материалы для выполнения задания).

Примеры моделей многоугольников и многогранников:

square.txt	triangle.txt	cube.ase	pyramid.ase

Материалы для выполнения задания

Предлагается реализовать морфирование, описанное в статье DMorph by Andrew Glasser

Для изучения возможностей OpenGL предлагаются следующие материалы

• Ю. Баяковский, А. Игнатенко, А. Фролов. Графическая библиотека OpenGL. Учебно-методическое пособие.
• Обучающая программа для изучение свойств команд OpenGL
• Простые примеры, использующие OpenGL.
• Дополнительные полезные материалы и ссылки.
  • http://www.opengl.org/

Стандартная библиотека GL и библиотека GLU, как правило, входит в поставку среды программирования. Библиотеку GLUT (версия для Microsoft Visual C++) можно скачать здесь.

При реализации задания можно пользоваться библиотекой GML.

Требования к программе

Обязательное требование - выполнить обязательную часть задания. При этом программа должна работать в интерактивном режиме, т.е. количество кадров в секунду не должно опускаться ниже 5-10 на современной машине с ускорителем графики.

Еще одно обязательное требование - разбираться в материале. В спорных ситуациях оценка выставляется после личной беседы, выявляющей понимание принципа действия основных алгоритмов.

К программе должны прилагаться все необходимые для ее запуска библиотеки. (опускать можно только слишком большие библиотеки, если они явлются стандартными). Отсутствие библиотек создает неудобства при проверке, однако не фатально. У нас есть набор из наиболее часто недостающих библиотек для Borland C++ Builder и MS Visual C++.

Примечание: glut32.dll в архив можно не включать.

Оценка

Оформление

Оформление не отличается от обычного.

ZIP-архив с исходными текстами и исполняемыми файлами, названный по схеме GZV_nnnnnnnn.zip (где G - последняя цифра номера группы, Z - номер задания, V - номер версии задания, nnnnnnnn - номер студенческого билета) присылайте на assign4@graphics.cs.msu.su

Например, студент 206 группы с номером студенческого билета 06529042, сдающий обновленную (вторую) версию программы по второму заданию, должен прислать архив с именем 622_06529042.zip.

Также смотрите здесь, какие файлы нам присылать и как их оформить Советуем очень внимательно прочитать весь FAQ

Не забудьте положить в архив файл readme.txt. В файле описать интерфейс програмы (алгоритм работы с программой, пункты меню, управляющие клавиши)

!Внимание: обратите внимание на правильное именование и структуру архива с работой, а также на содержание файла readme.txt. Если ваша работа не будет соответствовать требованиям, баллы могут быть снижены.

Результаты работы

Результаты смотрите в интернете и/или на стенде около комнаты 703.

Примечания

1. Задание выполняется строго индивидуально. За совместную работу или обмен кусками кода ставится -5 баллов всем участникам, если факт командной работы не был указан в readme.txt заданий.
2. Рекомендуется написание программы под семейство ОС Windows. Написание под другие операционные системы нежелательно и может вызвать задержки с проверкой таких работ.
